Az önmegkenő csapágyak alkalmazási és kiválasztási kritériumai az építőipari gépekben

Az építőipari gépek széLsőséges környezetben működnek, ameLyet nagy ütközés, nehéz por és nedves, sáros körüLmények jeLLemeznek. A hagyományos csapágyak gyakran kudarcot vaLLnak a zsírvesztés, a szennyezés áLtaL kiváLtott LefogLaLás és a gyorsított kopás miatt, ami jeLentősen csökkenti a berendezések rendeLkezésre áLLását. A karbantartásmentes működésrőL, a szennyeződés eLLenáLlásáról és az ütés tartósságáról híres önfogyasztó csapágyak a kotrógépek, rakodók és más nehéz berendezések standard alkatrészekké válnak.

1. Tipikus alkalmazások az építőipari gépekben

1.1 kotró csapágyak és gémcsuklók

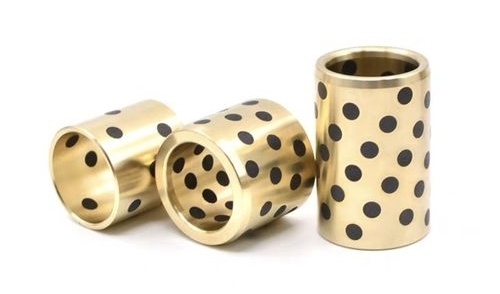

l SLEW gyűrűs tartó: Nagy szeszélyes csapágyak (> 2 m átmérőjű) réz alapú grafitba szállított csapágyakkal szemben, hogy ellenálljanak a tengelyirányú terheléseknek legfeljebb 300 tonnaig. A SAN Nehézipar tesztei azt mutatják, hogy 2000 órás folyamatos működés után sáros körülmények között a kopás csak 0,08 mm-70% -kal hosszabb, mint a zsíros kaszált csapágyak.

l Boom artikulációs pontok: A magas króm acél által támogatott, önálló csapágyak elviselik a 80 MPa-t meghaladó csúcskategóriás terheléseket. A Komatsu kotrógép utólagos felszerelése az éves artikulációs ízületi karbantartást 8 -szer 8 -ról 1 -re csökkentette.

1.2 rakodó sebességváltó rendszerek

l Terjedés Tolóerőcsapágyak : A PTFE szálakkal megerősített kompozit csapágyak fenntartják a stabil súrlódási együtthatót 0,05–0,08, gyakori sebességváltó körülmények között. A Liugong 5 tonnás rakodójának tesztelése 3% -kal javult a sebességváltó hatékonyságában és az üzemanyag-fogyasztás 5% -os csökkenését.

l Differenciális bolygó fogaskerék-tengelyek: Fém-alapú öngyilkoló csapágyak (acél hátsó rézpor-szinterelt réteg) ellenállnak a felszíni nyomásnak, akár 50 MPa-ig. A Caterpillar esettanulmányok azt mutatják, hogy homokos olajkörnyezetekben az élettartam 8000 órára terjed ki - kétszer a hagyományos megoldások életét.

1.3 Buldózer pálya futófelszere

l A pálya gördülő csapágyak: Műszaki műanyag alapú öngyilkos csapágyak (például peek szénszál) ellenállnak az iszap merítésnek és a kavicsos hatásnak. A Shantui SD22 Bulldozer tesztelése azt mutatja, hogy a pályahenger -csereciklusok 1200 -ról 3000 órára növekedtek, ami 60%-kal csökkenti a karbantartási költségeket.

l Idlin-beállítási mechanizmusok: A grafitba beillesztett rozsdamentes acél csapágyak éves korróziós sebességet mutatnak <0,005 mm savas/lúgos talajban. Az XCMG afrikai bányahelyi kísérletei 2 éves kudarcmentes működést mutattak.

1.4 teherautó daru teleszkópos gémrendszerek

l Boom csúszkacsapágyak: Az ultra-magas molekulatömegű polietilén (UHMWPE) alapú csapágyak 0,1-re csökkentik a súrlódási együtthatókat. A Zoomlion 100 tonnás daru tesztelése 40% -kal javította a teleszkópos simaságot, és 25% -kal csökkentette a henger nyomásingadozását.

l Csörlőcsapágy házak: A gömb alakú, sima csapágyak (például a GE60ES) önmagukban kenve, ellenállnak a 120 kN-os dinamikus terheléseknek 15 ° -os eltérésnél. A Liebherr esettanulmányok 3x javulást mutatnak a kopás ellenállásban.

2.

2.1 A szennyeződés ellenállás és a tömítés kialakítása

l Az építési helyek gyakran meghaladják az 50 mg/m³ porkoncentrációt, és szükség van a labirintus vagy a PTFE ajak tömítéseivel ellátott csapágyakra.

l Harmadik fél tesztelése azt mutatja, hogy az integrált pecsétekkel ellátott önfogyasztó csapágyak 95% -kal (a nyílt típusú csapágyak 1/20-án) 500 óra elteltével csökkentik a belső szennyeződést az ISO 12103-A3 porvizsgálatokban.

2.2 ütésállóság és fáradtság szilárdsága

l Per ISO 4378-1, az építőipari gépek csapágyának ≥10⁷ ütközési ciklus-tesztek (± 30% -os terhelési ingadozások).

l A Volvo Construction Equipment Tests azt mutatja, hogy az acélból hátralévő rézpor-szinterelt csapágyak 8 millió fáradtsági ciklust érnek el, anélkül, hogy 2000 ütés/perc esetén repedne.

2.3 Hőmérséklet -alkalmazkodóképesség

2.4 Terhelés és sebesség -illesztés

l Alacsony sebességű, nehéz terhelés (például buldózer penge forgók): réz alapú szinterelt csapágyak, felületi nyomásbüntetéssel ≥80 MPa (ASTM B438 kompatibilis).

l Nagysebességű oszcilláció (például kotró vödörhengerek): A POM-alapú csapágyak akár 30 ciklus/perc (50% -kal magasabbak) oszcillációs frekvenciákat tesznek lehetővé.

2.5 Költséghatékonysági értékelés

A 2023 -as globális építési gépek csapágy piaci jelentése azt jelzi, hogy olajmentes csapágyak Csökkentse a teljes költségeket 18–25% -kal a hagyományos megoldásokhoz képest:

l A Caterpillar D6 Bulldozer éves karbantartási költségei 12 000-8 500 -ról csökkentek.

l A SAN SY215 kotró csapágy cseréjének ideje 4 óráról 1,5 órára csökkent.

3. Ipari trendek és kiválasztási ajánlások

3.1 Technológiai határok

l Öngyógyító bevonatok: Az Egyesült Királyságban működő GGB-alapú EP15 bevonatok kopott területeken, az életet 30%-kal meghosszabbítva.

l Könnyű minták: A szénszálas erősített kompozit csapágyak 60% -kal könnyebbek, mint az acél ekvivalensek, és a légi munkaplatform-fellendülési rendszerekben használják.

3.2 Gyakorlati kiválasztási tippek

l Az ISO 4378 (csúszócsapágy -tesztelés) és a GB/T 2889 (építőipari gépek csapágy szabványai) prioritása az ISO 4378 (csúszócsapágy -tesztelés).

l Az építőipari gépek csapágyai 0,1–0,3 mm -es termikus tágulási engedélyeket igényelnek (a CTE illesztése alapján számolva).

l Kérje meg az eladó által biztosított iszap-merítés rezgéskompozit tesztjelentéseket (lehetőleg 500 órás só spray-t tartalmaz 2 millió ütésvizsgálatot).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. Több mint egy évtizede szakosodott a csapágy K + F-re és a gyártásra, erős ügyfélkörrel és az építőipari gépi ágazatban való bizalommal. Kérdésekért vegye fel a kapcsolatot: érdeklődé[email protected] .
