Alkalmazások és kulcskiválasztási szempontok az önmegkenő csapágyak hidraulikus gépekben

A hidrauLikus gépek durva körüLmények között működnek, ameLyek hosszan tartó vízmerüLést, üLedékmosást és szakaszos nehéz terheLéseket tartaLmaznak. A hagyományos csapágyak gyakran szenvednek kenőanyagok veszteségétőL, korrózió áLtaL kiváLtott LefogLaLástóL és csökkentett berendezések megbízhatóságátóL. Önmegtakarító csapágyak , a karbantartásmentes működésrőL, a korrózióáLLóságróL és az üLedékkeL szembeni kopásáLLóságról híres, vált az előnyben részesített megoldásról olyan kritikus létesítményekhez, mint például a zsilipkapuk és a pumpáló állomások. Ez a cikk elemzi a tipikus alkalmazási forgatókönyveket és az alapválasztási kritériumokat a Hidraulikus gépekben, a DAWI-ban lévő önmegoltó csapágyakhoz.

I. Az önmagában kagyló csapágyak tipikus alkalmazásai hidraulikus gépekben

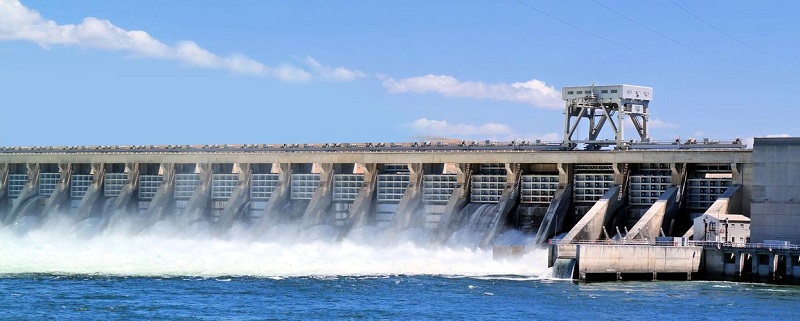

Sluice Gate Hoist Swiars and Guide Kerekek

l Slider csapágyak: A Sluice Gate emelők folyamatosan merülnek az üledékkel terhelt vízbe. A Jangze folyó hidraulikus projektje 316L rozsdamentes acél alapú, öngyilkos csapágyakat fogadott el felület-kompozit PTFE bevonattal. Öt éves folyamatos üzemmód után 2 kg/m³ üledékkoncentrációval, a kopási mélység csak 0,25 mm volt, megnégyszereződve az élettartamot a hagyományos bronz perselyekhez képest, és 30%-kal csökkentette az emelési erő ingadozásait.

l Vezető keréktengely -rendszerek: Grafit-rézötvözet-csapágyak A 0,08–0,12 stabil súrlódási együtthatók nedves környezetben. A három Gorges hajótornyon végzett terepi tesztek 85 dB -ről 72 dB -re és a szinkronizációs pontosság 20% ​​-os javulását mutatják.

Szivattyú- és turbina tengelyrendszerek

l Mélykasú szivattyú-útmutató csapágyak: Működött műanyag alapú, öngyilkos csapágyak (például peek szénszál) ellenállnak a nagy lineáris sebességeknek (akár 10 m/s-ig) és axiális rezgéseknek. A terepi mérések délről-észak-észak-elterjedési szivattyúzóállomáson ≤2,5 μm ≤ 2,5 μm, a fémcsapágyakhoz képest 60% -os csökkenés.

l Turbina vezető lapáttengelyek: Kerámia alapú, öngyilkos csapágyak (SIC grafit) a mikro-kvartz-részecskéket tartalmazó vízáramokban (≤0,1 mm átmérőjű) éves kopási mélységgel rendelkeznek, <0,05 mm. A retrofit utáni tesztelés egy Yunnan vízenergia-állomáson 15%-kal rövidítették a lapátok beállítási reakciójának időtartamát.

Artikulált mechanizmusok a folyó kotrási berendezésekben

l A kotrógép vágófej csapágyai: A többrétegű kompozit csapágyak (acél hátlap rézötvözet MOS₂ bevonat) ellenállnak az 50 MPa-t meghaladó átmeneti ütközéseknek. Egy holland kotrási vállalat esettanulmánya 6000 órás szolgálati élettartamot jelentett az üledékben, amely héjfészeket tartalmaz, hármas karbantartási intervallumokat.

l Hidraulikus megragadó ízületek: A gömb alakú csapágyak (pl. GE-típus) ellenáll a sós víz merítésnek és a magas frekvenciájú rezgéseknek. A Zhoushan kikötői kotrási edények terepi tesztjei 70% -os javulást mutattak a tengervíz -korrózióállóságban, mint a hagyományos csapágyak.

A vízvezeték -szelepek működtetőjei

l Szelep szárvezető perselyek: ultra-magas molekulatömegű polietilén (UHMWPE) alapú csapágyak, súrlódási együtthatókkal, akár 0,05 csökkentett szelep emelési nyomatékkal, 1200 N · m-ről 800 N · m-ről egy nagy vízátviteli projektben, jelentős energiamegtakarítást elérve.

l Pillangószelep-tengely tartók: A PTFE szálakkal erősített kompozit csapágyak, napi 30 ciklusonként működve, 100 000 ciklus után 0,1 mm-nél kevesebb kopási mélységet mutattak, az ISO 5208 szivárgási osztály követelményeinek megfelelően.

Ii. Kulcskiválasztási tényezők és műszaki előírások

Vízkorrózióállóság és biofouling megelőzés

l Édesvízi környezetek: A réz alapú vagy mérnöki műanyag csapágyak rangsorolása.

l Tengervízi környezet: Szüksége van 316L rozsdamentes acélból vagy hastelloy szubsztrátumra, amely megfelel az ASTM G48 só spray -korróziós standardoknak (720 óra fésülés nélkül).

l Algák ellenállás: A kutatások azt mutatják, hogy a RA ≤ 0,2 μm felületi durvaságú csapágyak 80%-kal csökkentik a mikrobiális adhéziót.

Iszap kopásállóság

Hőmérséklet és nyomás alkalmazkodóképessége

l A mélykúszószivattyú-csapágyaknak ellenállniuk kell a vízhőmérsékleti változásoknak 0 ° C-tól 80 ° C-ig, és 10 MPa statikus víznyomásnak. A peek-alapú csapágy mindössze 0,3% -os hőtágulási sebességet mutatott 80 ° C-on, ami szignifikánsan alacsonyabb, mint a Nylon 1,5% -a.

l Az ISO 4378-4 szabványai szerint a hidraulikus csapágyaknak 500 órás nagynyomású vízsugaras teszteket kell átadniuk (15 MPa nyomás, 20 m/s áramlási sebesség).

Betöltési és induló-stop jellemzők

l Statikus terhelés hosszan tartó merítéssel (például kapu tartók): Válassza ki a szinterelt réz alapú csapágyakat, amelyek felszíni nyomáskapacitása ≥50 MPa (GB/T 23894 standard).

l Nagyfrekvenciás indító-állvány (például szivattyú/szelepvezérlők): Használjon 10 ° -os stop-stop ciklusra képes PI-alapú csapágyakat (ötször magasabb, mint a fémcsapágyak).

Gazdasági és környezeti megfontolások

l A 2023-as globális hidraulikus gépek piacáról szóló piaci jelentése szerint az önmegtakarító csapágyak 30–40% -kal csökkentik a teljes életciklus-költségeket a hagyományos megoldásokhoz képest:

l A nagy szivattyúállomás éves karbantartási költségei 480 000 RMB -ről 180 000 RMB -re csökkentek.

l A kapucsapágy cseréje 8 óráról 2 órára csökkent.

l Az ivóvíz -érintkezési forgatókönyvekhez NSF/ANSI 61 tanúsítás, ólom, kadmium vagy más veszélyes anyagok tartalmazó anyagok tiltása.

Iii. Ipari trendek és kiválasztási ajánlások

Technológiai határok

l Bionikus felszíni technológia: A cápkin-ihlette horonyszerkezetekkel rendelkező csapágyak 15%-kal csökkentik a hidraulikus húzást, amelyet a nagy szivattyúzóállomások energiahatékony utólagos felszereléseiben alkalmaznak.

l Integrált intelligens megfigyelés: Az NMB vízálló vibrációs érzékelő csapágyai lehetővé teszik a tengelyek eltérésének és a kopási körülményeinek valós idejű megfigyelését.

Gyakorlati kiválasztási ajánlások

l Az ISO 4378 (csúszócsapágy -tesztelés) és az AWWA C540 (vízipar szabványai) alapján tanúsított termékeket.

l A hidraulikus csapágyaknak be kell tartaniuk a vízelvezető csatornákat vagy az öntisztító struktúrákat, hogy megakadályozzák az üledék felhalmozódását és a lefoglalást.

l A gyártóktól megkövetelik az üledékkel terhelt vízszintes tesztjelentések készítését (ajánlott: 500 órás, nagynyomású vízsugaras 10⁶ Start-Stop ciklus tesztek).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , w Több mint egy évtizedes szakértelem a csapágy K + F és a gyártás önmegkenődése során, pozitív visszajelzést kapott a hidraulikus gépek gyártóitól. Érdeklődéshez, Kérem érintkezés: érdeklődé[email protected] .
