Az interferencia illeszkedésének okos kiszámítása: A rézlemez -perselyek élettartamának meghosszabbításának titka

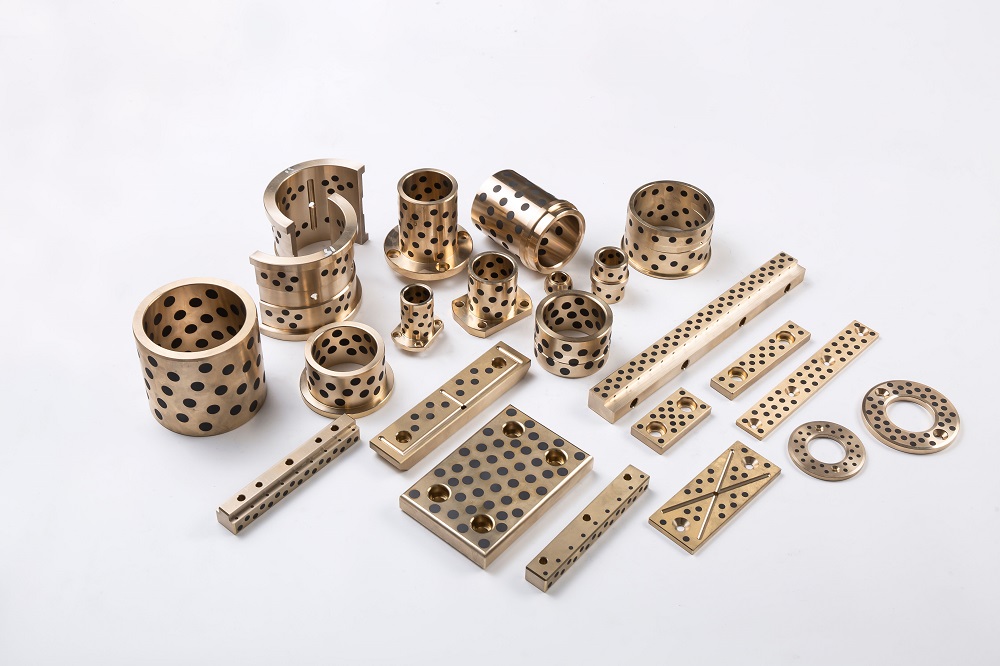

A mechanikus berendezések precíziós átvitelében, rézlemez perselyek Játssz egy kulcsszerepet. Nem csak a mozgást irányítják, hanem a terheléseket is továbbítják. Ugyanakkor gyakran a berendezések „rövid élettartamú alkatrészei ”vá válnak a túlzott szorosságból fakadó zaklatás vagy deformáció és repedés okozta súlyos kopás miatt. Hogyan lehet megoldani ezt a problémát? Az interferencia -illesztés tudományosan kiszámítása és szabályozása az alapvető módszer a rézlemez -perselyek élettartamának meghosszabbításához.

I. Életkori gyilkosok: A nem megfelelő beavatkozás kettős csapdája

A rézbokrok meghibásodása gyakran az interferencia -illesztés egyensúlyhiányából származik:

1. Nem elegendő interferencia illeszkedés (túl laza)

• Tünetek: Mikroszladás fordul elő a persely és az alaplyuk között.
• Következmények: A mikro-csúszó kopás gyorsan felgyorsul, és olyan kopási törmeléket generál, amely károsítja a párzási felületeket. Ez végül a persely lazításhoz, a rendellenes zajhoz, a pontatlan helymeghatározáshoz és az élettartam jelentős csökkenéséhez vezet.

2. Túlzott interferencia illeszkedés (túl szoros)

• Tünetek: Az összeszerelés megnehezíti, és a perselyet óriási sugárirányú nyomóstressznek vetik alá.

• Következmények:

  • A réz persely műanyag deformáción vagy akár összetöréssel és repedéssel is jár.
  • Maga a túlzott összeszerelési stressz a fáradtság -repedések forrásává válik.
  • A belső furat túlzott összehúzódása súlyosbítja a súrlódást és a tengelyt.
  • A váltakozó terhelések mellett a feszültségkoncentrációs területek felgyorsítják a fáradtság meghibásodását.

Következtetés: Az élettartam meghosszabbításának kulcsa egy „arany interferencia illesztési tartomány” megtalálásában rejlik-egy olyan, amely elegendő kötési erőt biztosít a mikro-csúszó kopás kiküszöbölésére anélkül, hogy pusztító nagy feszültségeket okozna.

Ii. Az „aranytartomány” megtalálása: Az ötlépéses tudományos számítási módszer

1. lépés: Azonosítsa az „ellenséget” - munkaterhelés -elemzés

• Tisztázza a feladatokat: Határozza meg a perselynek az ellenállásainak maximális nyomatékát, valamint a tengelyirányú vagy sugárirányú erők nagyságát.
• Vegye figyelembe a környezetet: Értékelje meg, hogy van -e erős rezgés vagy hatás, és határozza meg a működési hőmérsékleti tartományt (a hőmérséklet befolyásolja a bővítést).
• Megérteni a terhelési jellegét: Határozza meg, hogy a terhelés állandó statikus terhelés vagy többször alkalmazott fáradtság -terhelés. A dinamikus terhelések nagyobb biztonsági margót igényelnek.

2. lépés: Számítsa ki a „minimális védelmi vonalat” - minimális szükséges érintkezési nyomás (p_min)

• Célkitűzés: Győződjön meg arról, hogy a persely és az alaplyuk között nincs relatív csúszás a munkaterhelés alatt (kiküszöböli a mikroterítő kopást).
• Core képlet (a nyomatékátvitelhez t):

P_min = μ × (π × d² × l / 2) × t × s_f

Ahol:

• T = maximális működési nyomaték (n · mm)

• S_f = biztonsági tényező (általában 1,5–3,0; magasabb a rezgés és az ütés esetén)

• μ = statikus súrlódási együttható a réz persely és az acél/vasbázis között (tipikus 0,1–0,2)

• D = Fit átmérő (névleges, mm)

• L = illeszkedés hossza (mm)

• Még külső terhelések nélkül is fenn kell tartani az 5–15 MPa alapvető nyomást, hogy megakadályozzák a mikrotorozást.

3. lépés: Határozza meg a „Biztonsági piros vonalat” - A maximális megengedett érintkezési nyomás (P_MAX)

• Célkitűzés: Gondoskodjon arról, hogy a réz persely ne adjon deformációs vagy összetörési meghibásodást.
• Egyszerűsített számítás:

P_max ≈ s_y × σ_yield

Ahol:

• S_Y = hozambiztonsági tényező (1.2–1,5)

• σ_yield = a réz persely anyag hozamszilárdsága

• Pontos számítás vastagfalú henger elmélet alkalmazásával:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Ahol:

• d_i = a réz persely belső átmérője (mm)

• D = a persely/alaplyuk átmérőjének külső átmérője (illeszkedés átmérője, mm)

• Fontos: Ellenőrizze, hogy az alap (öntöttvas, alumínium stb.) Stressz meghaladja -e a megengedett korlátokat.

4. lépés: Konvertálja a „nyomásmérő” - elméleti interferencia -tartományt (Δ_min_th, Δ_max_th)

• Célkitűzés: A nyomásigénykövetelményeket konvertálja specifikus átmérőjű interferencia -illesztési értékekké.
• Alapvető képlet:

Δ = p × d × (k_cu k_h)

Ahol:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (a réz persely paraméterei)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (az alap paraméterei)

• E_CU, E_H = a réz és az alap elasztikus modulusa (réz ~ 110 GPa, acél ~ 210 GPa)

• ν_cu, ν_h = Poisson aránya (réz ~ 0,34, acél ~ 0,3)

• Do_cu = a réz persely külső átmérője (= D)

• Di_h = az alaplyuk belső átmérője (0 szilárd alaphoz)

• A P_MIN helyettesítése az Δ_min_th előállításához

• Helyettesítő p_max_wowlabable / s_y az Δ_max_th megszerzéséhez

5. lépés: Helyes a „valós veszteségekhez”-a tervezési interferencia illesztési tartománya (Δ_min_design, Δ_max_design)

• Felületi érdesség: A felületeken lévő csúcsok a sajtó illesztése során simulnak, az interferencia illeszkedésének egy részét fogyasztva.

Δ_eff ≈ Δ_design - 0,8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = A persely és az alaplyuk felszíni szabálytalanságainak tízpontos magassága (μM).

• A hőmérséklet-különbség-szerelvény (zsugorodási/tágulási illesztés) elkerüli a lapos veszteséget.

• Javított tervezési értékek:

  • Δ_min_design = Δ_min_th Δ_loss (a tényleges hatás biztosítása ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (de ellenőrizze a p ≤ p_max_wallamable)

• Hőmérsékleti kompenzáció: Számítsa ki a hőtágulás/összehúzódás által okozott Δδ -t, hogy biztosítsa:

  • Δ_eff_working> 0 (nincs lazítás)
  • Megfelelő nyomás ≤ P_MAX_Alowable (nincs repedés)

Iii. Gyakorlati tippek az élettartam maximalizálásához

1. Az átlag tantétele

• Az optimális tervezési interferencia -illeszkedés általában az Δ_max_design 60–75% -ánál rejlik, biztosítva a biztonsági margókat, miközben elkerüli a stresszhatárokat.

2. Tolerancia - A pontosság mentővonala

• A tervezési értékek elérése szigorú tűréscelások révén (közös illesztési osztályok: H7/S6, H7/U6).

3. felületi kivitel

• Csökkentse az érdességet (RA ≤ 1,6 μm) mind a persely, mind az alaplyukon, hogy minimalizálja a sajtó-illesztési veszteségeket és javítsa a stressz egységességét.

4. Összeszerelési módszer

• Nyomja meg a szerelvényt: Pontos útmutatást, egyenletes nyomást, kenőanyagot (például molibdén diszulfid pasztát) és ellenőrzött nyomási sebességet igényel.

• Hőmérséklet-különbség szerelvény (ajánlott):

  • Zsugorító illesztés: Melegítse az alaplyukat.
  • Bővítés illesztése: Hűtsük le a réz perselyet (például folyékony nitrogén).
  • Előnyök: Egységes stressz, minimális összeszerelési károk, az elméleti interferencia illeszkedésének pontos megvalósítása.

5. A persely erősítése

• Anyagfrissítés: Használjon nagy szilárdságú, kopásálló rézötvözeteket (például alumínium bronz QA110-4-4, ón bronz qsn7-0.2).

• Strukturális optimalizálás:

  • Növelje a fal vastagságát a nagyobb terhelés-hordozó kapacitás érdekében.
  • Adjon hozzá stressz-enyhítő résidőket a nem terhelésű területeken a helyi stresszkoncentráció csökkentése érdekében.

6. Kenés és karbantartás

• Gondoskodjon a folyamatos és hatékony kenést a perselyfurat és a tengely között.
• Rendszeresen ellenőrizze a rendellenes zajt, a hőmérséklet -emelkedést vagy a lazulást, és azonnal kezelje a problémákat.

Iv. Következtetés: Az egyenleg a kulcs

A rézlemez -perselyek élettartamának kiterjesztése nem a „szigorúbb, annál jobb”. Ehelyett ez magában foglalja a kiegyensúlyozást: Elég szűk ahhoz, hogy megakadályozzák a lazítást, mégis nem olyan szoros, hogy meghaladja az anyagi stresszhatárokat - Ehhez megköveteli:

• Pontos számítás az ötlépéses módszerrel
• Finom korrekció, figyelembe véve az érdességet, az összeszerelési módszert és a hőmérsékleti hatásokat
• Aprólékos gyártás szigorú toleranciákkal és felületminőséggel
• Optimális összeszerelés, a hőmérséklet-különbség módszereinek prioritása
• Optimalizált anyagválasztás és szerkezeti kialakítás
• Lelkiismeretes karbantartás megfelelő kenéssel és ellenőrzéssel

Szélsőséges működési feltételekhez vagy új tervekhez, véges elem -elemzés (FEA) szimulációk és a kis tételű fizikai élettartam-tesztek elengedhetetlenek az interferencia-illesztés kialakításának ellenőrzéséhez. Az elmélet és a gyakorlat kombinálása biztosítja, hogy a rézlemez -perselyek hosszabb élettartamot érjenek el, lehetővé téve a simább és megbízhatóbb berendezések működését.
