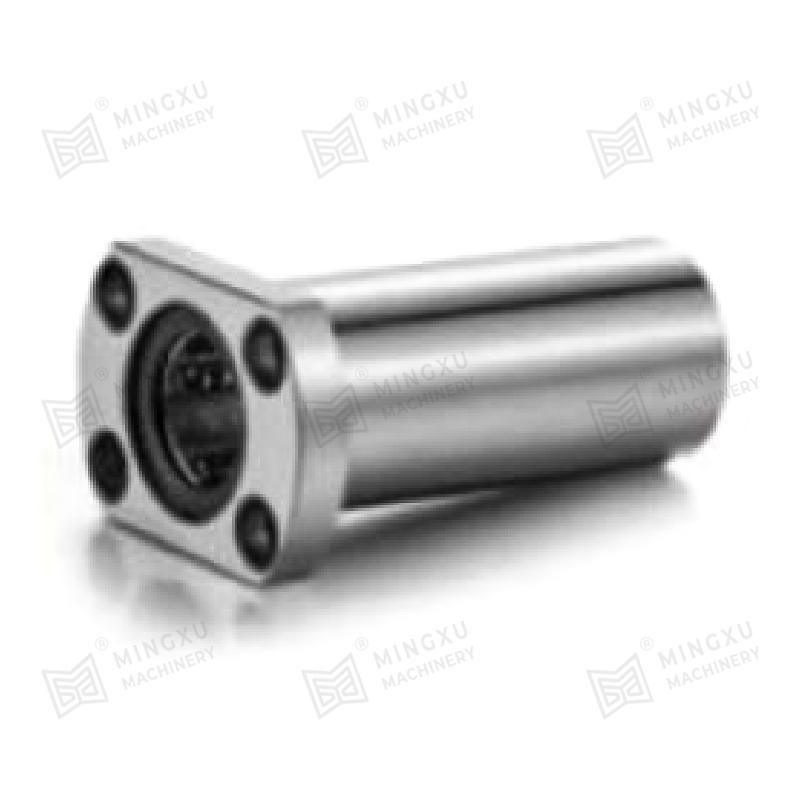

LMF…L/LMK…L/LMH…L dupla széles karimás lineáris mozgású csapágy

A dupla széles karimás lineáris csapágy hatszögletű foglalattal van rögzítve a karima süllyesztett furatán keresztül. A telepítési folyamat egyszerű és kényelmes, csökkenti a telepítési időt és a munkaerőköltségeket. A csapágyhossz növelésével a teherbírási teljesítmény és a vezetési pontosság javítható. Alkalmas nagy pontosságú munkakörnyezetekhez, például precíziós berendezésekhez, automatizált robotokhoz, CNC szerszámgépekhez stb.

Kérjen árajánlatot

PREV：LMFP/LMKP/LMHP pilótakarimás lineáris mozgású csapágy NEXT：LMF/LMK/LMH szabványos karimás lineáris mozgású csapágy

Termék bemutatása
Paraméter
Anyagleírás
Lépjen kapcsolatba velünk

A termék jellemzői

1 Olajmentes körülmények között hosszú ideig működhet.

2 Alkalmasabb alacsony fordulatszámú és nagy terhelésű munkakörülményekhez, jó kopásállósággal és rendkívül alacsony súrlódás.

3 Alkalmas olyan helyzetekre, ahol nehéz olajfilmet képezni, mint pl. oda-vissza mozgó, forgó és szakaszos mozgások.

4 Ellenáll a korróziónak és az oxidációnak.

5 Karbantartást nem igénylő és hosszú élettartam.

Miért válassza az olajmentes csapágyakat?

Csökkentse a gyártási költségeket

Nincs szükség olajbevezető berendezésre, olajbefecskendező nyílásra vagy olajra horonyfeldolgozás, ami nagymértékben megtakaríthatja a gyártási költségeket.

Csökkentse a működési költségeket

Nagymértékben csökkenti a kenőolaj felhasználást, csökkenti a berendezések karbantartását, és elkerüli az elégtelen olajellátás okozta rejtett veszélyeket, hatékonyan csökkentve működési költségek.

A tervezési idő lerövidítése

Az olajmentes kialakítás leegyszerűsíti a termék szerkezetét és hatékonyan takarítja meg a tervezési időt. Profi vagyunk ODM beszállítói LMF…L/LMK…L/LMH…L dupla széles karimás lineáris mozgású csapágy

Elősegíti a környezetvédelmet

Nincs szükség hulladékolaj újrahasznosítására, ami a környezetvédelem szempontjából is előnyös.

Alkalmazási mezők

Magas hőmérsékletű

·Acélgyár

·Olvasztó kemence

· Szárító berendezések

·Sütő sütő

· Hőszabályozó

Vízálló

·Gátkapu

·Vízszivattyú

· Folyadékkapcsoló szerkezet

·Offshore építmények

·Dokkoló és iszapgép berendezések

Vegyipar

· Vegyi gyár

· Galvanizáló berendezések

·Szennyvíztisztító berendezések

· Festőgépek

·Olaj- és vegyi finomító berendezések

Energia

·Szélenergia

· Új energia

Hajó

·Fedélzeti daru

·Horgony

·Nyílásfedél

· Kormánykar

· Emelőgépek és emelőgyűrűs berendezések

Gépjárműgyártás

· Bélyegzőforma

·Hegesztési szerkezet

·Festés- és szárítósor

· Fém szállítószalag

·Szerszámgépek

Nehézipar

·Acélcsőgyári gépek

·Abroncs- és papírgyárak

·Erőmű

· Csatlakozó kapcsoló penész fröccsöntő gépek

Építőipar, Bányászat, Rakodás

· Keverők, darálók, porlasztók

·Munkagépek

·Bányászati berendezések

· Csatlakozó rúd csapágyak

Hidak és felvonósínek

·Hídcsapágyak

·Gendák, hidak, függőhidak

·Atomenergiával kapcsolatos reaktorok

·Gőzgenerátor

Írja be	Szerelési példa	Karima típusa	Hossz
Szabványos karimás típus		LMF	Egyetlen
		LMK	Egyetlen
		LMH	Egyetlen
Dupla széles karimás típus		LMF…L	Kettős
		LMK…L	Kettős
		LMH…L	Kettős
Karimás pilóta típus		LMFP	Egyetlen
		LMKP	Egyetlen
		LMHP	Egyetlen
Dupla széles helyzetű pilótakarimás típus		LMFP…L	Kettős
		LMKP…L	Kettős
		LMHP…L	Kettős
Dupla széles-középső karimás típus		LMFM…L	Kettős
		LMKM…L	Kettős
		LMHM…L	Kettős
Karimás löketcsapágy		LBHR LBHRW	Egyetlen
		LBHS LBHSW	Egyetlen
		LBHC LBHCW	Egyedülálló

LMF(K)…LUU (gyanta rögzítő)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMF···LUU	LMK···LUU

Névleges Tengely átmérő mm	LMF···LUU	Súly (9)	LMK···LUU	Súly (g)	Főbb méretek és tolerancia
					dr		D		L
					mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
5	LMF5LUU	24	LMK5LUU	19	5	0 -10	10	0 -13	28	±300
6	LMF6LUU	31	LMK6LUU	25	6		12		35
8	LMF8LUU	51	LMK8LUU	43	8		15		45
10	LMF10LUU	98	LMK10LUU	78	10		19		55
12	LMF12LUU	110	LMK12LUU	90	12		21	0 -16	57	0 -300
13	LMF13LUU	130	LMK13LUU	108	13		23		61
16	LMF16LUU	190	LMK16LUU	165	16		28		70
20	LMF20LUU	260	LMK20LUU	225	20	0 -12	32	0 -19	80
25	LMF25LUU	540	LMK25LUU	500	25		40		112	0 -400
30	LMF30LUU	680	LMK30LUU	590	30		45		123
35	LMF35LUU	1,020	LMK35LUU	930	35	0 -15	52	0 -22	135
40	LMF40LUU	1,570	LMK40LUU	1,380	40		60		151
50	LMF50LUU	3600	LMK50LUU	3400	50		80		192
60	LMF60LUU	4500	LMK60LUU	4,060	60	0 -20	90	0 -25	209
80	LMF80LUU	9,090	LMK80LUU	8,590	80	0 -20	120	0 -25	265

Főbb méretek és tolerancia							Különcség μm	Négyzetesség μm	Alap terhelési besorolás
Karima									Alap terhelési besorolás
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1,570
43	34	6	33	4.5	7.5	4.1			813	1.570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
62	50	8	51	5.5	9	5.1			1,560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15 900
134	106	18	112	11	17	11.1	30	30	7,550	20 000
164	136	18	142	11	17	11.1	30	30	11 500	32 000

LMF(K)···LGA (magas hőmérsékletnek ellenálló rögzítő)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMF···LGA		LMK···LGA

Névleges Tengely átmérő mm	LMF···LGA	Súly (g)	LMK···LGA	Súly (g)	Főbb méretek és tolerancia
					dr		D		L
					mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
5	LMF5LGA	27	LMK5LGA	22	5	0 -10	10	0 -13	28	±300
6	LMF6LGA	33.6	LMK6LGA	27.6	6		12		35
8	LMF8LGA	55.6	LMK8LGA	47.6	8		15		45
10	LMF10LGA	103	LMK10LGA	83	10		19		55
12	LMF12LGA	120.4	LMK12LGA	100.4	12		21	0 -16	57	0 -300
13	LMF13LGA	144	LMK13LGA	122	13		23		61
16	LMF16LGA	224	LMK16LGA	199	16		28		70
20	LMF20LGA	310	LMK20LGA	275	20	0 -12	32	0 -19	80
25	LMF25LGA	664	LMK25LGA	624	25		40		112	0 -400
30	LMF30LGA	832	LMK30LGA	742	30		45		123
35	LMF35LGA	1,218	LMK35LGA	1,128	35	0 -15	52	0 -22	135
40	LMF40LGA	1,860	LMK40LGA	1,670	40		60		151
50	LMF50LGA	3600	LMK50LGA	3400	50		80		192
60	LMF60LGA	4500	LMK60LGA	4,060	60	0 -20	90	0 -25	209
80	LMF80LGA	9.090	LMK80LGA	8,590	80	0 -20	120	0 -25	265

Főbb méretek és tolerancia							Excentricitás μm	Négyzetesség μm	Alap terhelési besorolás
Karima									Alap terhelési besorolás
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1.570
43	34	6	33	4.5	7.5	4.1			813	1,570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1400	2,740
62	50	8	51	5.5	9	5.1			1.560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15 900
134	106	18	112	11	17	11.1	30	30	7,550	20 000
164	136	18	142	11	17	11.1	30	30	11 500	32 000

LMH···LUU (gyanta rögzítő)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat
országokban.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.

Névleges tengely átmérő mm	LMH···LUU	Súly (g)	Főbb méretek és tolerancia
			dr		D		L
			mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
5	LMH5LUU	21	5	0 -10	10	0 -13	28	±300
6	LMH6LUU	28	6		12		35
8	LMH8LUU	47	8		15		45
10	LMH10LUU	90	10		19	0 -16	55
12	LMH12LUU	102	12		21		57	0 -300
13	LMH13LUU	123	13		23		61
16	LMH16LUU	182	16		28		70
20	LMH20LUU	247	20	0 -12	32	0 -19	80
25	LMH25LUU	525	25		40		112	0 -400
30	LMH30LUU	645	30		45		123
35	LMH35LUU	950	35	0 -15	52	0 -22	135
40	LMH40LUU	1450	40	0 -15	60	0 -22	151
50	LMH50LUU	3,437	50	0 -20	80	0 -25	192
60	LMH60LUU	4,060	60	0 -20	90	0 -25	209

Főbb méretek és tolerancia								Excentricitás μm	Négyszögletűség μm	Alap terhelési besorolás
Karima										Alap terhelési besorolás
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	一	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15 900
134	96	18	84	74	11	17	11.1			7,550	20.000

LMH···LGA (High Temperature Resistant Retainer)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMH-LGA

Névleges tengely átmérő mm	LMH···LGA	Súly (g)	Főbb méretek és tolerancia
			dr		D		L
			mm	Tűrés μ m	mm	Tűrés μ m	mm	Tűrés μ m
5	LMH5LGA	24	5	0 -10	10	0 -13	28	± 300
6	LMH6LGA	30.6	6		12		35
8	LMH8LGA	51.6	8		15		45
10	LMH10LGA	95	10		19	0 -16	55
12	LMH12LGA	112.4	12		21		57	0 -300
13	LMH13LGA	137	13		23		61
16	LMH16LGA	216	16		28		70
20	LMH20LGA	297	20	0 -12	32	0 -19	80
25	LMH25LGA	649	25		40		112	0 -400
30	LMH30LGA	797	30		45		123
35	LMH35LGA	1,148	35	0 -15	52	0 -22	135
40	LMH40LGA	1,740	40	0 -15	60	0 -22	151
50	LMH50LGA	3,437	50		80		192
60	LMH60LGA	4,060	60		90		209

Főbb méretek és tolerancia								Excentricitás μm	Négyzetesség μm	Alap terhelési besorolás
Karima										Alap terhelési besorolás
f mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	—	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1.400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15 900
134	96	18	84	74	11	17	11.1			7,550	20.000

Az anyag összetétele és tulajdonságai
Anyag	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Sűrűség	8.0	8.9	7.8	8.9	8.0
Keménység HB	>210	>70	>150	>95	>250
Szakítószilárdság N/mm²	>750	>200	>600	>260	>800
Folyási szilárdság N/mm²	>450	>90	>260	>150	>450
Megnyúlás%	>12	>15	>10	>৪	>800
Lineáris tágulási együttható 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Határhőmérséklet ℃	-40-300	-40-400	-40-400	-40-400	-40-150
Max. Terhelhetőség N/mm²	100	60	50	70	120
Max. Sebesség (száraz) m/perc	15	10	20	10	15
Max.PV N/mm²*m/perc	200	60	60	80	200
A maradandó alakváltozás összenyomása 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*A speciális anyagok iránt nagy kereslet áll rendelkezésre.

Alapanyagcsere
Anyagkódok	Kínai márkák GB1176-87	Intenational ISO 1338	Németország LÁRMA	Japán JIS	Amerika ASTM (UNS)	Anglia BS	Olaszország JM	Alkalmazandó feltételek
JDB öntött bronz	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Nagy terhelés, alacsony fordulatszám Általánosan használt
JDB-1 bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Közepes terhelés, alacsony fordulatszám Általánosan használt
JDB-2 bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Közepes terhelés, közepes sebesség, Általánosan használt
JDB-3 bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Közepes terhelés, alacsony fordulatszám, általánosan használt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Túl nagy terhelés, alacsony sebesség, nagy terhelés használatos

Szilárd kenőanyag
Kenőanyag	Jellemzők	Tipikus alkalmazás
SL1 Grafit hozzáadása	Kiváló vegyszerállóság támadások és alacsony súrlódás, hőmérsékleti határ 400 ℃	Alkalmas általános gépekhez és légkör alatt
SL4 PTFE hozzá	A legalacsonyabb a súrlódása és jó a víz kenése, hőmérséklethatár 300 ℃	Hajó, hidraulikus turbina, gázturbina stb.
