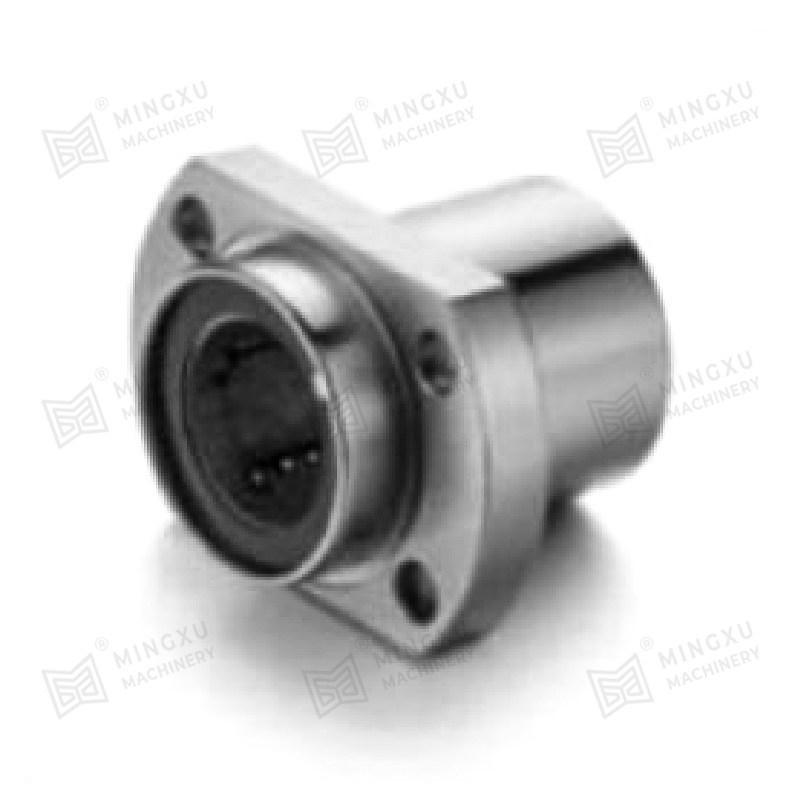

LMFP/LMKP/LMHP pilótakarimás lineáris mozgású csapágy

A pilótakarimás lineáris mozgású csapágy csúszó kerékből, görgőből, tűgörgőből vagy csúszólemezből, külső gömbfelületből és karimából áll. Jellemzői: van egy bizonyos nyomási szög és érintkezési szög a csapágy belsejében, nagy axiális terhelésnek ellenáll, nagy merevséggel és nagy forgási pontossággal rendelkezik. Ezenkívül szerszámgépre vagy berendezésre is rögzíthető karimán keresztül. Alkalmas olyan alkalmakra, ahol nagy tengelyirányú terhelést kell kibírniuk, és nagy forgási pontossági követelményekkel kell szembenézniük, mint például szerszámgépek, vasúti szállítás stb.

Kérjen árajánlatot

PREV：LMFP…L/LMKP…L/LMHP…L dupla széles pozíciós pilótakarimás lineáris mozgású csapágy NEXT：LMF…L/LMK…L/LMH…L dupla széles karimás lineáris mozgású csapágy

Termék bemutatása
Paraméter
Anyagleírás
Lépjen kapcsolatba velünk

A termék jellemzői

1 Olajmentes körülmények között hosszú ideig működhet.

2 Alkalmasabb alacsony fordulatszámú és nagy terhelésű munkakörülményekhez, jó kopásállósággal és rendkívül alacsony súrlódás.

3 Alkalmas olyan helyzetekre, ahol nehéz olajfilmet képezni, mint pl. oda-vissza mozgó, forgó és szakaszos mozgások.

4 Ellenáll a korróziónak és az oxidációnak.

5 Karbantartást nem igénylő és hosszú élettartam.

Miért válassza az olajmentes csapágyakat?

Csökkentse a gyártási költségeket

Nincs szükség olajbevezető berendezésre, olajbefecskendező nyílásra vagy olajra horonyfeldolgozás, ami nagymértékben megtakaríthatja a gyártási költségeket.

Csökkentse a működési költségeket

Nagymértékben csökkenti a kenőolaj felhasználást, csökkenti a berendezések karbantartását, és elkerüli az elégtelen olajellátás okozta rejtett veszélyeket, hatékonyan csökkentve működési költségek.

A tervezési idő lerövidítése

Az olajmentes kialakítás leegyszerűsíti a termék szerkezetét és hatékonyan takarítja meg a tervezési időt. Profi vagyunk ODM beszállítói LMFP/LMKP/LMHP pilótakarimás lineáris mozgású csapágy

Elősegíti a környezetvédelmet

Nincs szükség hulladékolaj újrahasznosítására, ami a környezetvédelem szempontjából is előnyös.

Alkalmazási mezők

Magas hőmérsékletű

·Acélgyár

·Olvasztó kemence

· Szárító berendezések

·Sütő sütő

· Hőszabályozó

Vízálló

·Gátkapu

·Vízszivattyú

· Folyadékkapcsoló szerkezet

·Offshore építmények

·Dokkoló és iszapgép berendezések

Vegyipar

· Vegyi gyár

· Galvanizáló berendezések

·Szennyvíztisztító berendezések

· Festőgépek

·Olaj- és vegyi finomító berendezések

Energia

·Szélenergia

· Új energia

Hajó

·Fedélzeti daru

·Horgony

·Nyílásfedél

· Kormánykar

· Emelőgépek és emelőgyűrűs berendezések

Gépjárműgyártás

· Bélyegzőforma

·Hegesztési szerkezet

·Festés- és szárítósor

· Fém szállítószalag

·Szerszámgépek

Nehézipar

·Acélcsőgyári gépek

·Abroncs- és papírgyárak

·Erőmű

· Csatlakozó kapcsoló penész fröccsöntő gépek

Építőipar, Bányászat, Rakodás

· Keverők, darálók, porlasztók

·Munkagépek

·Bányászati berendezések

· Csatlakozó rúd csapágyak

Hidak és felvonósínek

·Hídcsapágyak

·Gendák, hidak, függőhidak

·Atomenergiával kapcsolatos reaktorok

·Gőzgenerátor

Írja be	Szerelési példa	Karima típusa	Hossz
Szabványos karimás típus		LMF	Egyetlen
		LMK	Egyetlen
		LMH	Egyetlen
Dupla széles karimás típus		LMF…L	Kettős
		LMK…L	Kettős
		LMH…L	Kettős
Karimás pilóta típus		LMFP	Egyetlen
		LMKP	Egyetlen
		LMHP	Egyetlen
Dupla széles helyzetű pilótakarimás típus		LMFP…L	Kettős
		LMKP…L	Kettős
		LMHP…L	Kettős
Dupla széles-középső karimás típus		LMFM…L	Kettős
		LMKM…L	Kettős
		LMHM…L	Kettős
Karimás löketcsapágy		LBHR LBHRW	Egyetlen
		LBHS LBHSW	Egyetlen
		LBHC LBHCW	Egyedülálló

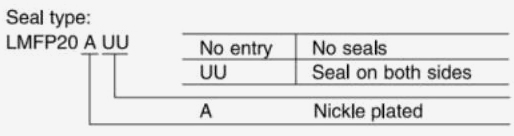

LMF(K)P···UU (gyanta rögzítő)

Ez a típus Ázsiában széles körben használt metrikus dimenziósorozat
más országokban.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMFP···UU	LMKP···UU

Névleges tengely átmérő mm	LMFP···UU	Súly (9)	LMKP···UU	Súly (g)	Főbb méretek és tolerancia
					dr		D		L
					mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	LMKP40UU	880	40		60		80
50	LMFP50UU	2200	LMKP50UU	2000	50		80		100
60	LMFP60UU	3000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

Főbb méretek és tolerancia								Excentricitás μm	Négyzetesség μm	Alap terhelési besorolás
Karima										Alap terhelési besorolás
én mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4700	10 000

LMF(K)P···GA (magas hőmérsékletnek ellenálló rögzítő)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMFP···GA		LMKP···GA

Névleges tengely átmérő mm	LMFP···GA	Súly (g)	LMKP···GA	Súly (g)	Főbb méretek és tolerancia
					dr		D		L
					mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1,025	40		60		80
50	LMFP50GA	2200	LMKP50GA	2000	50		80		100
60	LMFP60GA	3000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Főbb méretek és tolerancia								Excentricitás μm	Négyzetesség μm	Alap terhelési besorolás
Karima										Alap terhelési besorolás
én mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4700	10 000

LMHP···UU (gyanta rögzítő)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.

Névleges tengely átmérő mm	LMHP···UU	Súly (g)	Főbb méretek és tolerancia
			dr		D		L
			mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

Főbb méretek és tolerancia									Excentricitás μm	Négyzetesség μm	Alap terhelési besorolás
Karima											Alap terhelési besorolás
én mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamikus CN	Statikus CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

LMHP ··· GA (High Temperature Resistant Retainer)

Ez a típus Ázsiában és más országokban széles körben használt metrikus dimenziósorozat.

Minden modell elkészíthető nikkel bevonattal az ügyfelek igényei szerint, rozsdamentes funkcióval.


LMHP ··· GA

Névleges tengely átmérő mm	LMHP···GA	Súly (g)	Főbb méretek és tolerancia
			dr		D		L
			mm	Tűrés μm	mm	Tűrés μm	mm	Tűrés μm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1,065	40	0 -12	60	0 -22	80
50	LMHP50GA	2,037	50		80		100

Főbb méretek és tolerancia									Excentricitás μm	Négyszögletűség μm	Alap terhelési besorolás
Karima											Alap terhelési besorolás
én mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamikus C N	Statikus Co N
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2,160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940

Az anyag összetétele és tulajdonságai
Anyag	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Sűrűség	8.0	8.9	7.8	8.9	8.0
Keménység HB	>210	>70	>150	>95	>250
Szakítószilárdság N/mm²	>750	>200	>600	>260	>800
Folyási szilárdság N/mm²	>450	>90	>260	>150	>450
Megnyúlás%	>12	>15	>10	>৪	>800
Lineáris tágulási együttható 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Határhőmérséklet ℃	-40-300	-40-400	-40-400	-40-400	-40-150
Max. Terhelhetőség N/mm²	100	60	50	70	120
Max. Sebesség (száraz) m/perc	15	10	20	10	15
Max.PV N/mm²*m/perc	200	60	60	80	200
A maradandó alakváltozás összenyomása 300 N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*A speciális anyagok iránt nagy kereslet áll rendelkezésre.

Alapanyagcsere
Anyagkódok	Kínai márkák GB1176-87	Intenational ISO 1338	Németország LÁRMA	Japán JIS	Amerika ASTM (UNS)	Anglia BS	Olaszország JM	Alkalmazandó feltételek
JDB öntött bronz	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Nagy terhelés, alacsony fordulatszám Általánosan használt
JDB-1 bronz	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Közepes terhelés, alacsony fordulatszám Általánosan használt
JDB-2 bronz	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Közepes terhelés, közepes sebesség, Általánosan használt
JDB-3 bronz	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Közepes terhelés, alacsony fordulatszám, általánosan használt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Túl nagy terhelés, alacsony sebesség, nagy terhelés használatos

Szilárd kenőanyag
Kenőanyag	Jellemzők	Tipikus alkalmazás
SL1 Grafit hozzáadása	Kiváló vegyszerállóság támadások és alacsony súrlódás, hőmérsékleti határ 400 ℃	Alkalmas általános gépekhez és légkör alatt
SL4 PTFE hozzá	A legalacsonyabb a súrlódása és jó a víz kenése, hőmérséklethatár 300 ℃	Hajó, hidraulikus turbina, gázturbina stb.
